前回は、クリック周辺の分解までを説明した。


今回は、ローターの取り外しからクラッチ部分の分解までを解説しよう。


ここからはちょっと難易度が上がるので、以前紹介したような

しっかりとした分解用のツールを揃えて挑む事をお薦めする。


しつこいようだけど、分解は自己責任でね＾＾；

ここでの解説は、へなちょこおやじがやってみた事を紹介してるだけで、

分解が成功する補償は一切ありませんので、その点をよろしく。



さて、それでは始めよう。

先ずはローターをはずさない事には先に進めない。


ローターとクラッチの分解図はこの様になる。













ローターの分解順は次の通り。


①　部品№１７　ローターナットベアリングプレート
↓
②　部品№２３　ローターナットＳＣ
↓
③　部品№１９　ローターナット
↓
④　部品№１８　ローターナットボールベアリング
↓
⑤　部品№２０　ローターナットベアリングカラー
↓
⑥　部品№２１　ローター




ローターを固定しているローターナットを外せばローターは外せる。

しかしローターナットは２種類の部品で固定されている。


先ずはローターナットベアリングプレートを外す。

これはナットの固定というより、ナットの中に組まれているベアリングを

固定しているプレートだ。


しかしこれを外さないと、ナットを外すためのレンチがはまらない。













これを外すのがけっこうやっかいだ＾＾；

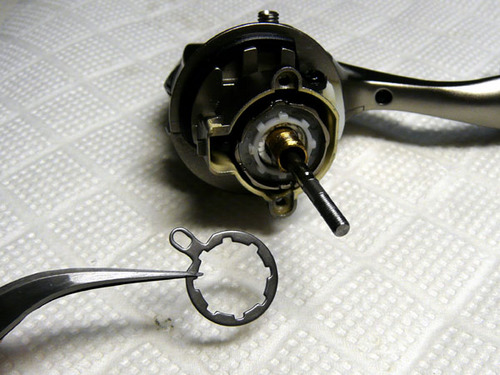

写真を見ても分かる通り３箇所に爪があって、

それがナットの溝にしっかりと食い込んでいる。













先の細いドライバー等を差し込んで、爪を浮かせるようにして取り外す。

かなり強く差し込まないと外れないが、この時爪が外側に曲がってしまう事がある。

これは外した後に内側に押し込んでやれば、元に戻るので心配はいらない。


但し、あんまりひどく変形させると元に戻せなくなるので注意しよう。













次はナットの横にあるローターナットＳＣを外す。

これを外さないとナットが回らない。













ローラーナットを回すには１２ｍｍのメガネレンチを使う。


ナットを外すとローラーナットベアリングカラーが見える（写真①）


ナットの中に組まれたベアリングも簡単に抜き取れる。


尚、分解図には無いが、白いプラスチック製のワッシャーが

一番下にあるので無くさないように（写真②）













ナットを外せばローターは簡単に抜き取れる。

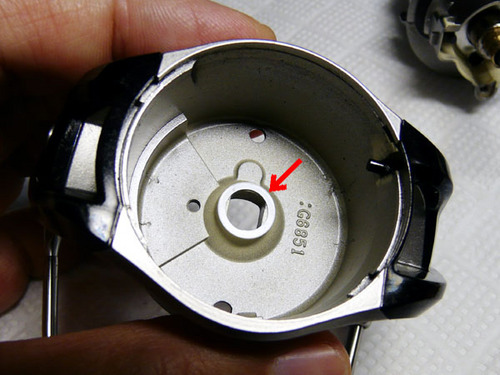

ローターを外すとピニオンギヤとクラッチが見える。













次にクラッチの分解に進む。



クラッチの分解順は次の通り。


①　部品№５０　ベアリングリティナーＳＣ
↓
②　部品№４９　ベアリングリティナー
↓
③　部品№５１　ベアリングプレート
↓
④　部品№５２　ベアリングプレートＷ
↓
⑤　部品№５３　ワンウェイクラッチプレート
↓
⑥　部品№５４　ワンウェイクラッチ
↓
⑦　部品№５５　クラッチリングＷ
↓
⑧　部品№５６　クラッチリング





最初にベアリングリティナーを外す。


リティナーは２本のベアリングリティナーＳＣで固定されている。

ベアリングリティナーＳＣはプラスネジだが、かなりきつく締められている。













ネジ山にぴったり合ったプラスドライバーを使わないと、

ネジ山をなめちゃうので注意しよう。












リティナーが外せればその中の部品は簡単に抜き取れる。


一番最初に取れるのがベアリングプレートだ。

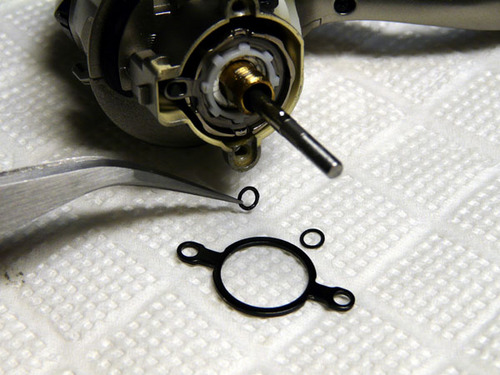

ベアリングプレートは、ネジが通る２箇所の穴の内側に、小さな

ベアリングプレートＷが１個ずつ入っている。


ベアリングプレートに張り付いている事があるので、無くさないように。













続いてワンウェイクラッチプレートを抜き取る。













そしてワンウェイクラッチを抜き取る。












クラッチを抜き取るとクラッチリングＷとクラッチリングが見えるので、

順番に抜き取る。













クラッチリングＷは白いプラスティック製のワッシャーだが、ローターを外した時に、

ローターの内側に張り付いている事があるので、無くさないように注意しよう。













抜き取ったクラッチリング。













これでクラッチまでの分解が完了した。


次回からはボディ部分の分解に移りたいと思う。
